一，概述

我们在android开发中经常要用到图片，而一些简单的图片我们完全可以用shape形状drawable资源代替，使用shape有一个好处就是可以减小我们apk的大小，因为同样的效果，shape比图片更节省空间，好了，我们废话不多说，下面进入正题。

二，shape初识

shape是android drawable资源中的一个重要的角色，drawable资源覆盖面广，它不仅代表图片，它可以是一个颜色，一个形状，因为shape其简单实用，下面我们来看一下shape形状的分类：

ectangle：

rectangle代表者矩形，它是shape默认的形状类型，即如果我们不在shape的android:shape属性指定其类型时，默认是矩形,用它我们可以画一个矩形，圆角矩形，具体在下面会说道

oval：

ovel，椭圆，用它可以画椭圆，圆

line：

水平线，在使用该形状的时候，我们得给它指定stroke元素指定其宽度，不然在使用该形状的时候会报空指针异常

ring：

环形

下面我们来用上面说道的各种形状画图形，打造各种简单的形状

三,shape的使用

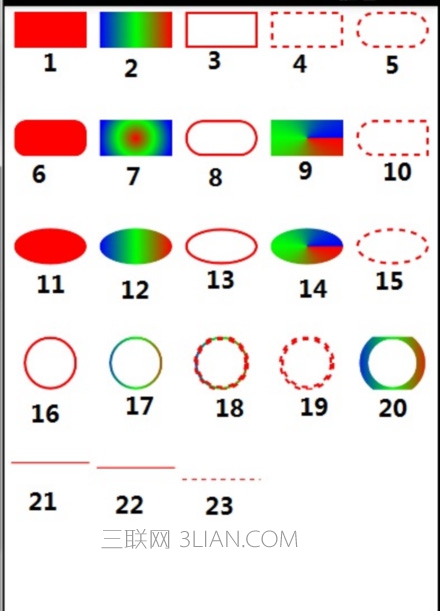

下面看看用shape画的一些简单的图形，之后我会按照图形说一下shape的各种属性以及一些要注意的问题：

1.实心长方形

<shape xmlns:android="http://schemas.android.com/apk/res/android" >
 <!-- 设置固定填充色 -->
 <solid android:color="#f00" />

 <size android:width="60dp" android:height="30dp"/>

</shape>

2.炫彩实心长方形

<shape xmlns:android="http://schemas.android.com/apk/res/android"
 android:shape="rectangle">
 <size android:width="60dp" android:height="30dp"/>
 <!-- 设置渐变填充色 -->
 <gradient android:startColor="#00f" android:centerColor="#0f0" android:endColor="#f00"></gradient>
</shape>

3.长方形外框

<shape xmlns:android="http://schemas.android.com/apk/res/android" >

 <size android:width="60dp" android:height="30dp"/>
 <!-- 设置描边 -->
 <stroke android:width="2dp" android:color="#f00" ></stroke>

</shape>

4.虚线长方形外框

<shape xmlns:android="http://schemas.android.com/apk/res/android" >
 <size android:width="60dp" android:height="30dp"/>
 <!-- 设置描边 -->
 <stroke android:width="2dp" android:color="#f00" android:dashWidth="5dp" android:dashGap="5dp"></stroke>
</shape>

5.椭圆虚线外框

<shape xmlns:android="http://schemas.android.com/apk/res/android" >

 <size android:width="60dp" android:height="30dp"/>
 <!-- 设置描边 -->
 <stroke android:width="2dp" android:color="#f00" android:dashWidth="5dp" android:dashGap="5dp"></stroke>

 <corners android:radius="15dp"/>
</shape>

6.实心长方体切圆角

<shape xmlns:android="http://schemas.android.com/apk/res/android" >
 <!-- 设置固定填充色 -->
 <solid android:color="#f00" />

 <size android:width="60dp" android:height="30dp"/>

 <corners android:radius="10dp"/>

</shape>

7.

<shape xmlns:android="http://schemas.android.com/apk/res/android"
 android:shape="rectangle">
 <size android:width="60dp" android:height="30dp"/>
 <!-- 设置渐变填充色 -->
 <gradient android:startColor="#f00" android:centerColor="#0f0" android:endColor="#00f" android:gradientRadius="60"
 android:type="radial"></gradient>
</shape>

8.

<shape xmlns:android="http://schemas.android.com/apk/res/android" >

 <size android:width="60dp" android:height="30dp"/>
 <!-- 设置描边 -->
 <stroke android:width="2dp" android:color="#f00" ></stroke>

 <corners android:radius="15dp"/>
</shape>

9.

<shape xmlns:android="http://schemas.android.com/apk/res/android"
 >
 <size android:width="60dp" android:height="30dp"/>
 <!-- 设置渐变填充色 -->
 <gradient android:startColor="#f00" android:centerColor="#0f0" android:endColor="#00f"
 android:type="sweep"></gradient>
</shape>

10.

<shape xmlns:android="http://schemas.android.com/apk/res/android" >
 <size android:width="60dp" android:height="30dp"/>
 <!-- 设置描边 -->
 <stroke android:width="2dp" android:color="#f00" android:dashWidth="5dp" android:dashGap="5dp"></stroke>

 <corners android:radius="15dp" android:topRightRadius="0dp" android:bottomRightRadius="0dp"/>
</shape>

11.

<shape xmlns:android="http://schemas.android.com/apk/res/android"
 android:shape="oval">
 <!-- 设置固定填充色 -->
 <solid android:color="#f00" />

 <size android:width="60dp" android:height="30dp"/>

</shape>

12.

<shape xmlns:android="http://schemas.android.com/apk/res/android"
 android:shape="oval">
 <size android:width="60dp" android:height="30dp"/>
 <!-- 设置渐变色 -->
 <gradient android:startColor="#00f" android:centerColor="#0f0" android:endColor="#f00"></gradient>
</shape>

13.

<shape xmlns:android="http://schemas.android.com/apk/res/android"
 android:shape="oval">
 <size android:width="60dp" android:height="30dp"/>
 <!-- 设置描边色 -->
 <stroke android:width="2dp" android:color="#f00" ></stroke>

</shape>

14.

<shape xmlns:android="http://schemas.android.com/apk/res/android"
 android:shape="oval">
 <size android:width="60dp" android:height="30dp"/>

 <!-- 设置渐变填充色 -->
 <gradient android:startColor="#f00" android:centerColor="#0f0" android:endColor="#00f" android:gradientRadius="60"
 android:type="sweep"></gradient>
</shape>

15.

<shape xmlns:android="http://schemas.android.com/apk/res/android"
 android:shape="oval">

 <size android:width="60dp" android:height="30dp"/>
 <!-- 设置描边色 -->
 <stroke android:width="2dp" android:color="#f00" android:dashWidth="5dp" android:dashGap="5dp"></stroke>
</shape>

16.

<shape xmlns:android="http://schemas.android.com/apk/res/android"
 android:innerRadius="20dp"
 android:shape="ring"
 android:thickness="2dp"
 android:useLevel="false" >

 <!-- 设置固定填充色 -->
 <solid android:color="#f00" />

 <size
 android:height="44dp"
 />

</shape>

17.

<shape xmlns:android="http://schemas.android.com/apk/res/android"
 android:innerRadius="20dp"
 android:shape="ring"
 android:thickness="2dp"
 android:useLevel="false" >

 <!-- 设置渐变填充色 -->
 <gradient android:startColor="#00f" android:centerColor="#0f0" android:endColor="#f00"/>

 <size
 android:height="44dp"
 />

</shape>

18.

<shape xmlns:android="http://schemas.android.com/apk/res/android"
 android:innerRadius="20dp"
 android:shape="ring"
 android:thickness="2dp"
 android:useLevel="false" >

 <!-- 设置渐变填充色 -->
 <gradient android:startColor="#00f" android:centerColor="#0f0" android:endColor="#f00"/>

 <size
 android:height="44dp"
 />

 <stroke android:width="2dp" android:color="#f00" android:dashWidth="5dp" android:dashGap="5dp"/>

</shape>

19.

<shape xmlns:android="http://schemas.android.com/apk/res/android"
 android:innerRadius="20dp"
 android:shape="ring"
 android:thickness="2dp"
 android:useLevel="false" >
 <size
 android:height="44dp"
 />

 <stroke android:width="2dp" android:color="#f00" android:dashWidth="5dp" android:dashGap="5dp"/>

</shape>

20.

<shape xmlns:android="http://schemas.android.com/apk/res/android"
 android:innerRadius="20dp"
 android:shape="ring"
 android:innerRadiusRatio="8"
 android:useLevel="false" >

 <!-- 设置渐变填充色 -->
 <gradient android:startColor="#00f" android:centerColor="#0f0" android:endColor="#f00"/>

 <size
 android:height="44dp"
 />
</shape>

21.

<shape xmlns:android="http://schemas.android.com/apk/res/android"
 android:shape="line">

 <stroke android:width="1dp" android:color="#f00"/>

 <size android:height="2dp"></size>
</shape>

22.

<shape xmlns:android="http://schemas.android.com/apk/res/android"
 android:shape="line">

 <stroke android:width="1dp" android:color="#f00"/>

 <size android:height="10dp"></size>
</shape>

23.

<shape xmlns:android="http://schemas.android.com/apk/res/android"
 android:shape="line" >

 <stroke
 android:dashGap="8px"
 android:dashWidth="8px"
 android:width="1dp"
 android:color="#f00" />

 <size android:height="30dip" />

</shape>
